Spätestens seit der Diskussion um die Probleme mit Wärmedämmverbundsystemen aus Polystyrol erfreut sich die Konstruktion der vorgehängten hinterlüfteten Fassade (VHF) wieder steigender Beliebtheit. Im Grunde handelt es sich dabei um eine Art Trockenbaukonstruktion aus Unterkonstruktion, Dämmung und Beplankung. Fassadensanierungen sind durchaus lukrativ, denn die Anforderungen an eine energieeffiziente Dämmung werden trotz aller Materialknappheit durch die neue GEG strenger. Wir erklären den Aufbau, die Funktionsweise und die Besonderheiten dieser Fassadendämmung.
Der Hauptunterschied zum WDVS und der größte Vorteil einer Vorhangfassade liegt in erster Linie in der konstruktiven Trennung der Funktionen Wärmeschutz und Witterungsschutz. Beide sind durch eine vertikale durchgängige Luftschicht voneinander getrennt. Ausdiffundierende Feuchtigkeit aus dem Baukörper wird darüber zuverlässig abgeführt, die Fassadenhaut muss natürlich schlagregendicht ausgeführt sein. Die konstruktive Trennung macht es auch möglich, besondere Anforderungen an den Brand- oder Schallschutz ohne großen Mehraufwand zu erfüllen. Die Tiefe der Hinterlüftung liegt bei mindestens 20 mm und darf nicht größer sein als 50 mm (bei einer Holzunterkonstruktion) beziehungsweise 150 mm (bei einer Metallunterkonstruktion), um im Brandfall durch den Kamineffekt nicht zum Brandbeschleuniger zu werden.
Die Bekleidung

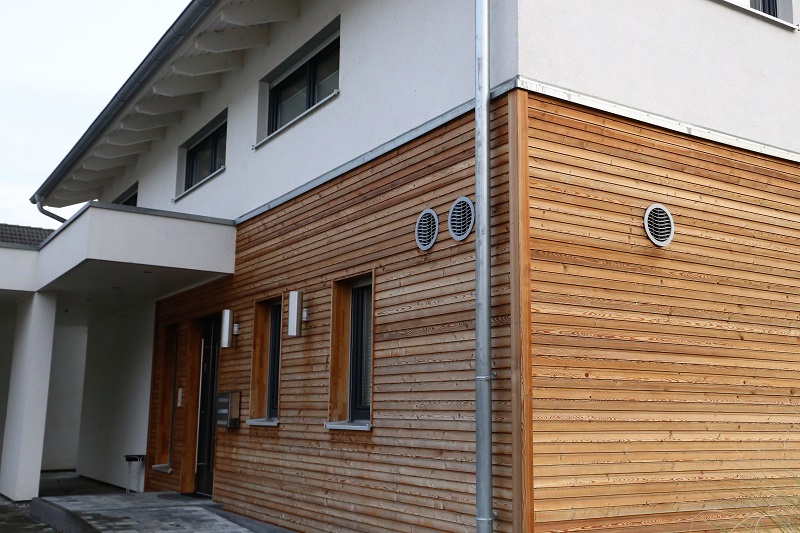

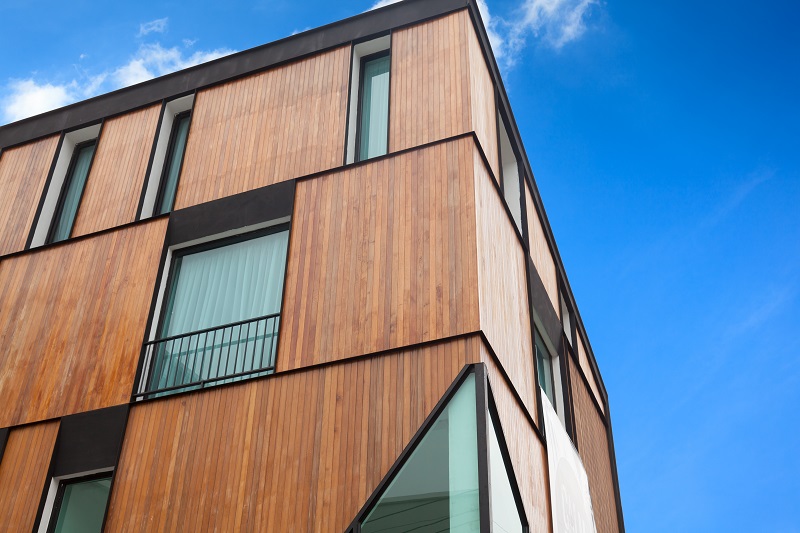

Eine Vorhangfassade bietet eine große Gestaltungsfreiheit, denn als Bekleidung kommen nahezu alle gängigen Materialien in Betracht. Das reicht vom klassischen Profilholz über Naturwerksteine, Faserzement, Harzkomposit- und HPL-Platten, sogar Keramik und Glas bis hin zu Metallen wie Aluminium, Titanzink und Kupfer. Putze und Klinkerriemchen werden über großformatige Trägerplatten auf die Unterkonstruktion geschraubt. Die berüchtigten „Spechtlöcher“, die in WDVS immer wieder vorkommen, gibt es bei diesen massiven und widerstandsfähigen Materialien natürlich nicht. Algenbefall ist bei einer vorgehängten Fassade passé, da die Feuchtigkeit von beiden Seiten sofort abtrocknen kann. Vorhangfassaden gelten als schlagregensicher, da der Kapillartransport von der Oberfläche in den Baukörper durch die Luftschicht unterbunden wird.
Die Dämmung
Bei einer Vorhangfassade werden in der Regel hydrophobierend eingestellte, mineralische Dämmmaterialien eingesetzt. Wichtig ist nämlich bei einer konventionellen Unterkonstruktion aus Holz oder Metall, dass der Dämmstoff möglichst flexibel ist und gut eingeklemmt werden kann. Rein konstruktiv ist jede geforderte Dämmstoffdicke möglich, bei einem im aktuellen GEG geforderten U-Wert von 0,24 W/(m²K) und üblicherweise eingesetzten Dämmungen mit der Wärmeleitfähigkeitsgruppen 035 bis 032 spielt sich die Dicke aber in einem Bereich von 120 bis 160 mm ab. Aber auch Polyurethan eignet sich als Dämmung, unter dem Namen „HoltaFix“ sind PU-Elemente im Handel, in denen die Holzlattung für die nachfolgende Bekleidung gleich integriert ist. Der Vorteil dieser Variante ist die durchgehende Dämmschicht, denn die PU-Elemente werden mit Stufenfalz zunächst auf dem Untergrund verklebt und dann durch die Holzlattung hindurch verdübelt.
Die Unterkonstruktion

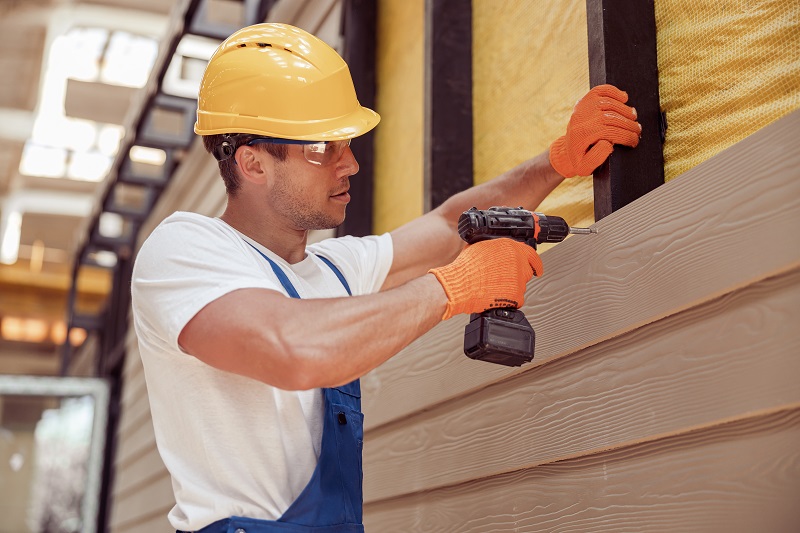

Die Unterkonstruktion bildet das statische Bindeglied zwischen der tragenden Außenwand und der Fassadenbekleidung. Zum Einsatz kommen entweder Metallprofile oder auch Kanthölzer in entsprechender Stärke. Der große Vorteil der Metalllösung liegt in der dreidimensionalen Justierbarkeit, mit der alle Unebenheiten im Untergrund auszugleichen sind. Um die fast zwangsläufig entstehenden Wärmebrücken zumindest zu entschärfen, wird zwischen den Tragprofilen und dem Untergrund ein thermisch trennendes Element eingebaut. Als Hauptmaterial hat sich mittlerweile Aluminium durchgesetzt, hauptsächlich wegen seiner Witterungsbeständigkeit und seines geringen Gewichts.
Das sind die technischen Vorzüge einer Vorhangfassade
Hinsichtlich der technischen Aspekte braucht sich die vorgehängte hinterlüftete Fassade vor keinem ihrer Konkurrenten zu verstecken. So haben sie etwa auf den Schallschutz einen positiven Effekt auf die schalldämmende Wirkung der Außenwand. Im Grunde wird durch die Vorhangfassade aus einer monolithischen Außenwand schalltechnisch gesehen ein Masse-Feder-Masse-System. Allerdings hängt dann die schalldämmende Wirkung sehr stark von der Dämmstoffdicke und der Masse der Bekleidung ab. Das Schalldämmmaß kann auf diese Weise um bis zu 14 dB erhöht werden.
Beim Brandschutz gilt die Vorhangfassade prinzipiell als sehr sichere Konstruktion. Jede Brandschutzanforderung ist mit ihr erreichbar. Die Anforderungen unterscheiden sich je nach Gebäudehöhe. Für Gebäude geringer und mittlerer Höhe (Gebäudeklasse 1 bis 5) sind lediglich „schwerentflammbare“ (B1) Materialien vorgeschrieben, und zwar für alle drei Komponenten Unterkonstruktion, Dämmung und Bekleidung. In einigen Bundesländern sind für die Gebäudeklassen 1-3 sogar normal entflammbare Materialien zugelassen, also etwa Holz. Wichtig und ausschlaggebend bei der Planung ist die jeweils gültige Landesbauordnung. Ganz aus dem Schneider sind Sie, wenn Sie bei allen drei Komponenten auf nichtbrennbare Werkstoffe zurückgreifen, also etwa auf Aluminium, Mineralwolle und Faserzementplatten.
Bei mehrgeschossigen Gebäuden (außer Gebäudeklasse 1 – 3) sind sogenannte horizontale Brandsperren im Belüftungsspalt in jedem zweiten Geschoss vorgeschrieben. Die Unterkonstruktion wird im Bereich der horizontalen Brandsperren vollständig unterbrochen. Bei einigen Systemen übernehmen beispielsweise 1 mm starke Stahlbleche diese Aufgabe. Sie werden an ihren Stößen mit einer Überlappung von mindestens 30 mm montiert und alle 60 cm verankert. In diesem Bereich sollte die Dämmung einen Schmelzpunkt >1000 °C aufweisen. Die horizontalen Brandsperren dürfen Öffnungen von maximal 100 cm 2 pro laufenden Meter Wand aufweisen und können als gleichmäßig verteilte Einzelöffnungen oder als durchgehender Spalt angeordnet sein.
